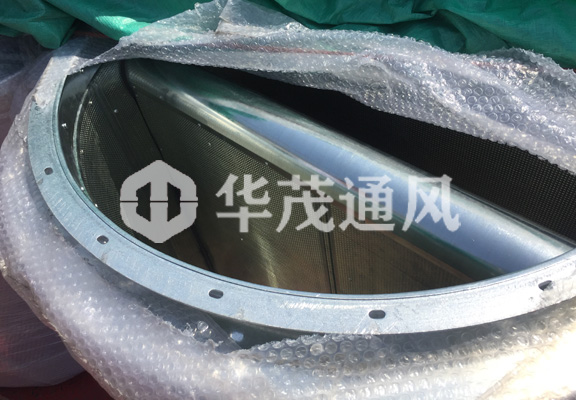

微縫板消聲器

● 產品介紹：
通過實驗室檢測結果對比，證實微縫板消聲器的消聲性能大大優於微穿孔板消聲器，體形遠小於微穿孔板消聲器，可以作為微穿孔板消聲器的換代產品在實際工程中推廣應用。

                                                                    微縫板消聲器
《14SK116-3微縫板消聲器選用與製作》國家建築標準設計圖集適用於一般工業與民用建築潔淨空調係統以及國防地下工程等有特殊防護要求的通風空調係統；輸送介質為溫度低於280℃無粉塵、無油煙空氣；消聲器防火等級為A級。圖集內容包括微縫板消聲器的選用和製作兩部分。選用部分含總說明、消聲器外形圖、外形尺寸及性能表、性能曲線。製作部分含結構製作總圖、零部件圖和構造節點詳圖等。圓形消聲器規格從D320～1400mm共14種，矩形消聲器規格從250×160mm～2000×800mm共34種。本圖集對圓形和矩形每種規格的微縫板消聲器進行了逐一測試，根據實驗結果對消聲器結構作了優化處理，從而達到增大消聲量並減小阻力的目的。由於測試工作是在有國家資質認可（CNAS）的試驗台上完成，因此本圖集所給出的消聲器性能參數和曲線完整可靠，設計人員可直接選用。圖集製作部分圖紙詳盡，施工人員和生產企業可照圖製作。
